大直徑測徑儀作為一種全自動非接觸式的大口徑管材外徑測量工具，一直是無縫鋼管、螺旋焊管等對外徑檢測困難的企業的選擇。尤其在工業自動化方面尤為明顯，就拿鋼鐵軋鋼廠的測徑工序?yàn)槔瑸楸ＷC管材產品的出廠質量，質檢部門要對產品的外徑進行實時測量。一般采用米尺或卡尺進行測量，速度慢，測量數值經常出現偏差和錯誤，而且只能對產品進行抽樣檢測，軋鋼產品出廠質量很難到到保證，這一度是軋鋼工藝質量控制的難題。但科技在發展，時代在進步，由保定藍鵬測控研發的高精度大直徑測徑儀從根本上解決了這一難題。

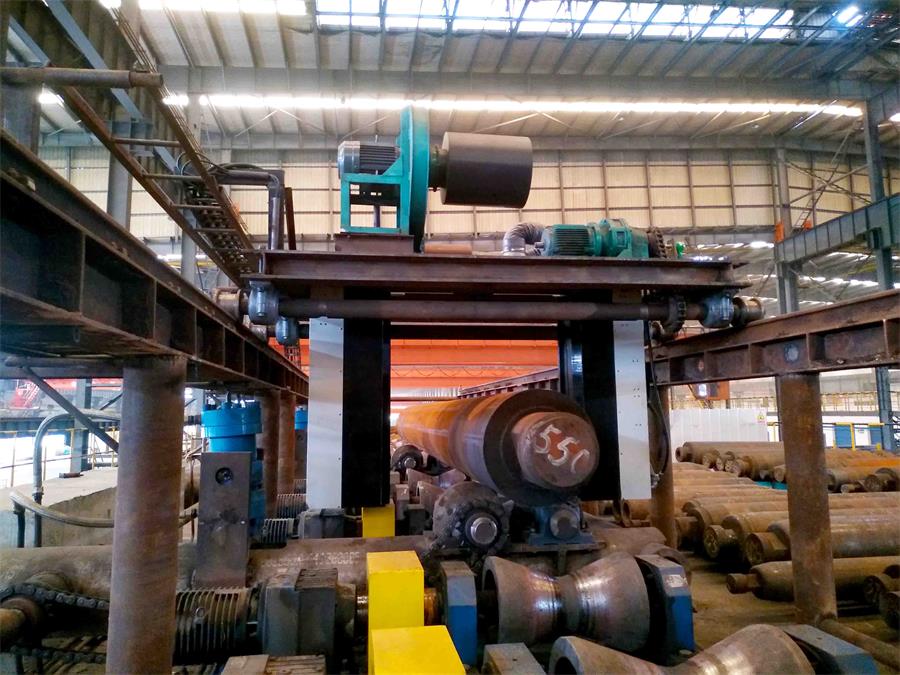

目前，保定藍鵬測控獨立研發的測徑儀在大口徑管材軋制上已得到廣泛的應用，運行效果良好。該種測徑儀不僅外部硬件好，軟件也非常穩定性且顯示數據全面。

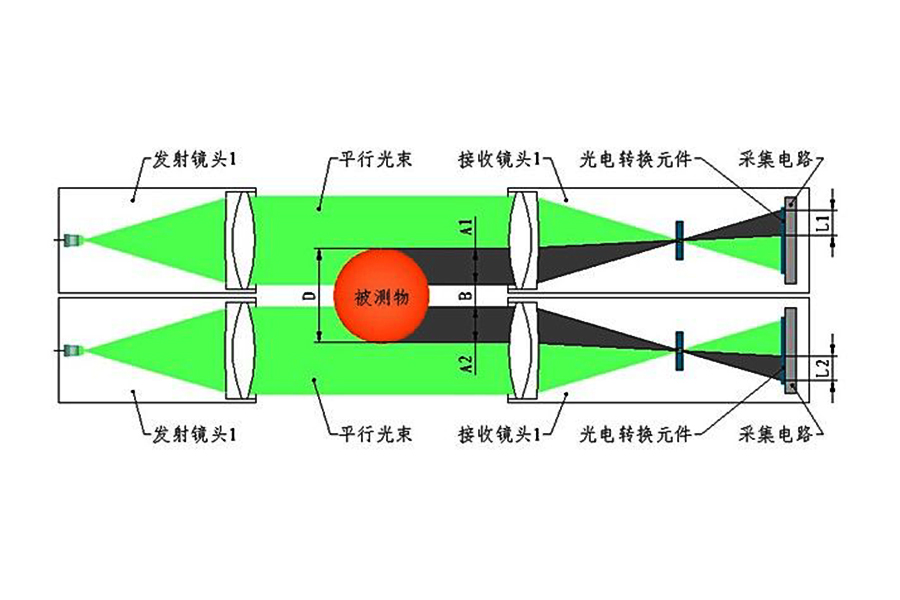

藍鵬測控自主研發的光電測徑儀是利用雙鏡筒光電測頭進行外徑尺寸測量的設備。雙鏡筒光電測頭是由兩組發射鏡頭和兩組接收鏡頭組成的利用LED潔凈光源和CCD成像法進行幾何尺寸測量的測頭。其基本測量原理如下圖所示：

圖中2套發射鏡頭分別發射出平行光射向2套接收鏡頭，通過接收鏡頭內的透鏡使平行光束在光電轉換元件上成像。當2束平行光內放入被測物時，在光電轉換元件的像上就會出現虛擬的陰影，設其寬度分別為L(zhǎng)1、L2。經過對光電轉換元件發出的電信號的處理和計算可以得出L1、L2所對應的尺寸A1、A2，A1加A2再加上兩個鏡頭之間的凈間距B即可得出被測物的尺寸D。

在實際應用中，測頭的凈間距B是用固定長度的標準尺校準得出的尺寸，當測頭間距改變后利用相應的標準尺再次校準即可進行不同規格的外徑度測量，沒錯，它還可以隨時調節測頭間距，以應對不同口徑的管道尺寸檢測。

藍鵬測徑儀具有以下特點：

響應速度快、實時性能好，測量頻率500 Hz。

無磨損，使用壽命長。整套設備使用壽命不小于八年。

全數字系統，使用方便。

易操作，維護簡單。日常維護僅需擦拭鏡頭。

實時外徑數據顯示，具備智能測量軟件系統完成各項信息匯總。

如需測量橢圓度尺寸，可采用雙測頭大直徑測徑儀，如果管材是邊旋轉邊行進的則單測頭即可完成橢圓度的檢測。

報警功能，測量數據超差時聲光報警。

保定藍鵬測控生產的測徑儀以其優良的品質決定了其使用范圍廣泛，特別是無縫鋼管，螺旋焊管，冶金自動化控制，精密設備制造等行業測徑技術運用尤為明顯。
