你了解測寬儀嗎？現在常被用于板材寬度檢測的設備有光電測寬儀、機器視覺測寬儀與激光測寬儀。它們均是在線寬度檢測設備，對各種類型的板材進行檢測。

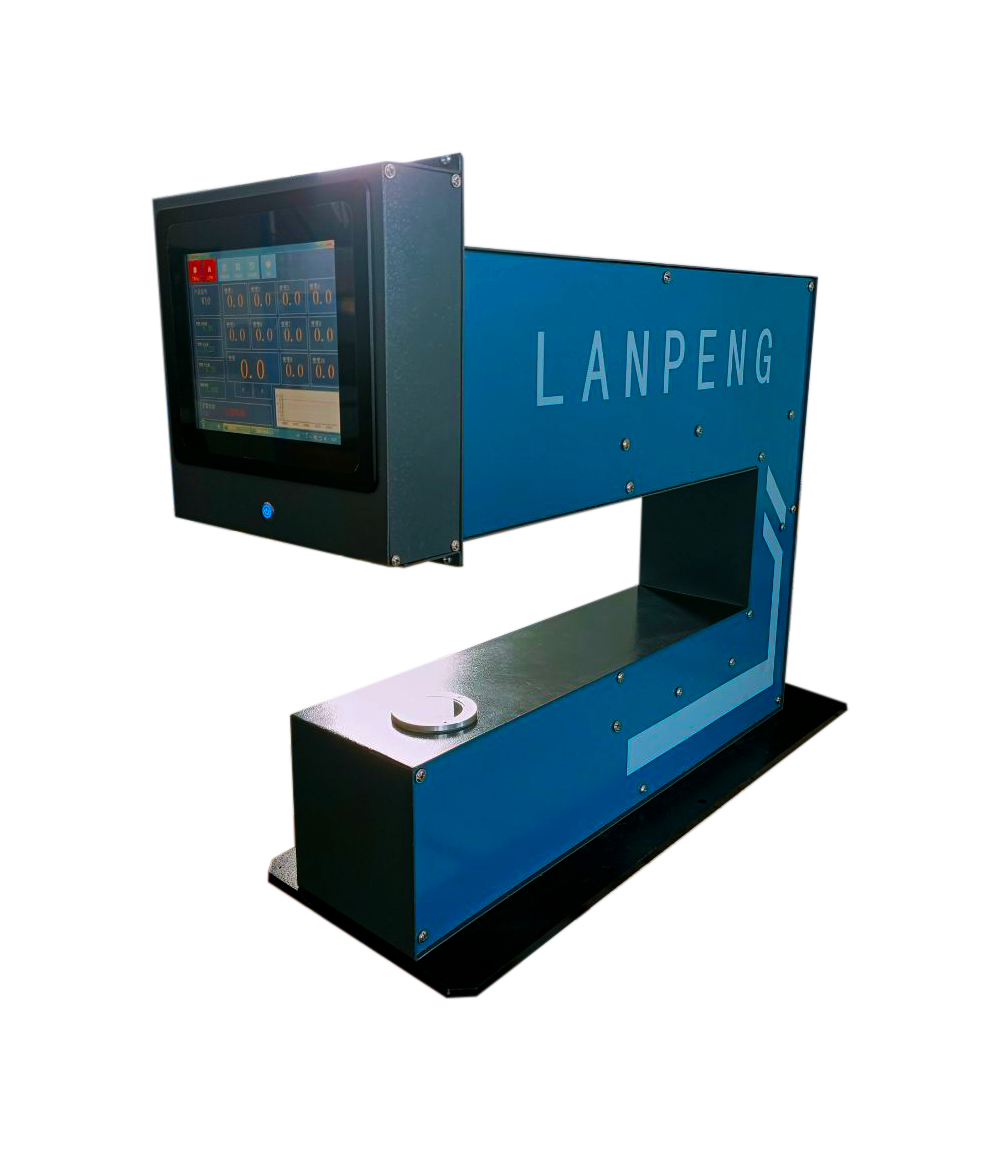

光電測寬儀

光電測寬儀的雙測頭有兩種形式，當被測物的寬度范圍較小時采用固定式雙測頭（KG01-SG型）；當被測物的寬度范圍較大時采用測量范圍可調雙測頭（KG01-SY型）。

機器視覺測寬儀

機器視覺測寬儀采用工業相機測量板材寬度。補光的線性激光垂直設置，工業相機傾斜設置，用于測量板面呈水平狀態通過的板材寬度。相機圖像的長度方向用于測量板材的寬度，圖像的寬度方向用于修正物距（被測物上下波動較大時，需增設激光位移傳感器跟蹤被測物的位置已修正物距）。

激光測寬儀

激光測寬儀設置在兩側的二維激光測量傳感器利用傳感器的Z軸數據測量板材寬度，并利用傳感器的X軸數據測量板材的邊緣厚度，還可以測量不規則板材邊緣的C值。

以上是關于這三種在線測寬儀的簡單介紹，對扁鋼、帶鋼各種類型的板材均可檢測，其中光電測寬儀是更主要的寬度測量儀器，它可隨時調整寬度范圍，保證測量精度，性價比各方面都非常高。

但根據不同的板材測量需求及現場工況可選擇不同類型的測寬儀，比如機器視覺測寬儀可以擬合板材圖像，激光測寬儀可測板邊厚度及不規則板材邊緣的C值。更多的信息可與技術人員溝通。

在線測寬儀的測量范圍、精度、配件等都是根據檢測需求及現場情況，通過溝通與現場考察后，制定方案，量身打造產線所需測寬儀。

光電測寬儀顯示內容

控制柜電腦顯示：寬度標準值、正負公差、實時寬度值、寬度偏差值及測量曲線圖等；

LED大屏顯示：實時寬度測量值、運行狀態等；

機器視覺測寬儀顯示內容

控制系統顯示器顯示：實際測量值；標稱值；相機拍攝的圖像等。

激光測寬儀顯示內容

在測量狀態下，系統主界面中可以實時顯示扁鋼的上面寬度、下面寬度、平均寬度、左側C值、右側C值；實時顯示軋材截面的動態圖形；實時顯示寬度的尺寸波動曲線等。

軟件功能

產品參數設置：可設置產品規格、正負公差等參數；

系統參數設置：可設置故障通道、通信端口、冷熱系數、系統的校零等；

超差設置：可設置超差、超溫的閾值；

修正功能：自動/手動，輸入熱膨脹系數后校準。

超差提示：當寬度尺寸超過設定的公差時聲光提示。

通信接口：TCP/IP協議，網線傳輸，測寬儀至控制柜。

板材寬度檢測，測量方法很多，這幾種檢測方式均為非接觸式的檢測方式，對被測軋材的材質均無要求，可適用各種類型的板材檢測。
