JG08/04Z-D/SG165-A型測徑儀為組合式測徑儀，內共設置八路70單測頭和四路由70單測頭組合的165雙測頭。其中70單測頭的測量范圍為0～70mm，用于測量直徑φ10～φ50mm的軋材；165雙測頭的測量范圍為35～165mm，用于測量直徑φ50～φ150mm的軋材

（1）單測頭的測量原理

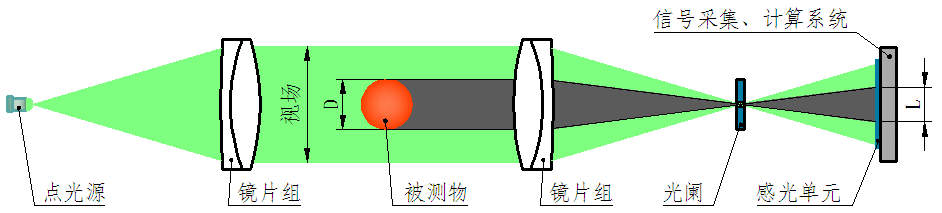

單測頭的測量原理圖

（2） 雙測頭的測量原理

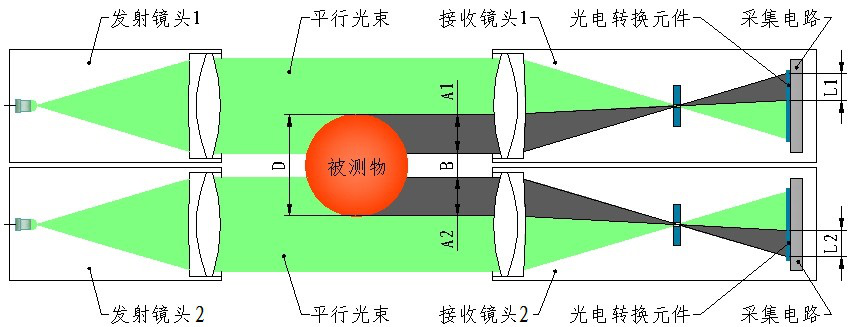

雙鏡筒測頭測量原理圖

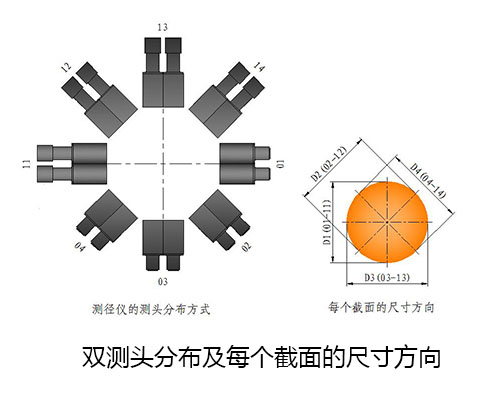

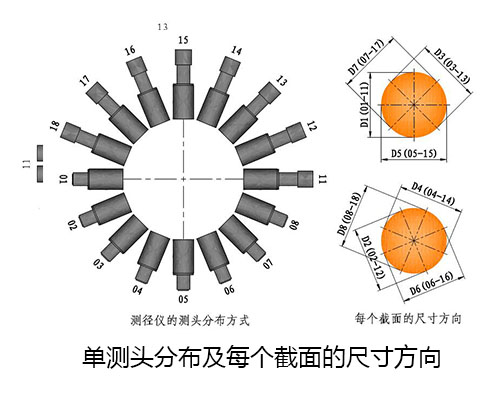

2、測頭布置形式

功能介紹：

（1）顯示內容

主控室液晶顯示器：管材截面的最大/最小直徑、平均值、橢圓度；各路測頭的分項測量值；設定的鋼管長度、速度、標稱直徑、上下公差等；尺寸波動趨勢預報（輸入鋼管長度和速度后可以對應外徑在管材的位置），缺陷分析曲線。

實時顯示管材長度變化，管材實時溫度值，最大最小值和超差尺寸在管材的具體位置，光標移動到相應位置即可顯示；實時顯示測量數據動態趨勢。

當測量數據在設定的范圍內變動時，數據呈現綠色；當測量數據超差（即超出設定的范圍）時，數據的顏色呈紅色。

（2）軟件功能

產品參數設置：可設置產品規格、正負公差等參數；

系統參數設置：可設置故障通道、通信端口、系統的校零等；

數據存儲：數據記錄、數據導出EXCEL、歷史數據查詢，存儲時間大于3年；可查詢某一時刻的尺寸，時間精確到秒。

報警設置：可設置超差、設備超溫、管材超溫報警的閾值；

修正功能：自動/手動，輸入熱膨脹系數后校準。

溫度系數自動修正：帶有溫度采集接口，可外接現場高溫計并通過采集到的溫度自動調整熱膨脹系數(需配置測溫儀)。

（3）報警功能

超差報警：主控室相關數據顏色警示及報警器聲光報警。

測徑儀超溫報警：主控室報警器聲光報警。

管材超溫報警：主控室報警器聲光報警。

（4）通信接口

TCP/IP協議，光纜傳輸，測徑儀至主控機。

TCP/IP協議，光纜傳輸，主控機至現場LED屏。

智能測控平臺：

配置了SIM卡實現和服務器的遠程通訊，該設備智能捕捉最佳的測量位置并自動實現高度的調整。根據測量儀器的實際溫度智能啟停自循環降溫系統和外部風機的啟停監測被測物的溫度并根據被測物的溫度智能計算膨脹系數。

同時具備自我檢測功能，能夠只能監測鏡頭的潔凈度，需要維護會自動報警提示；同時定時自檢，保證系統的穩定性和測量數據的準確性；智能監測循環風量的大小，在風量不達標時自動進行提示。

最主要的是該只能模版可以遠程升級，并搭配APP程序，可以隨時隨地的對數據進行檢測，可與客戶的MES、ERP、PDA等系統提供數據對接服務等諸多功能。

該整套設備已經應用在合作企業。用來測量螺紋鋼的生產數據，該設備超過了其他測量速度，并且保證了測量精度。實現了告訴測量生產。
