摘要：在線測寬儀應用于板材類產品的寬度尺寸檢測，板材材質、寬幅等都不影響測寬儀的檢測，均可定制成合適的測寬儀。

關鍵詞：板材測寬儀；在線測寬儀；板材；

引言

板材類產品，基礎的幾何尺寸檢測無非是寬度、厚度、長度，寬度尺寸之所以難以檢測，主要還是有的板材寬度過大，導致檢測困難，無論是人工檢測還是在線測量儀都不是容易做到的，藍鵬測控通過自身的專利技術一種間距可調的雙鏡筒光電測頭（專利號：ZL 2014 2 0190958.7），研制的在線測寬儀不僅解決了板寬檢測問題，還使其能自由調節測量范圍，滿足產線的各種規格板材檢測。

測量原理

以光電測量原理為基礎，通過采用兩組小型光電測頭分別位于板材兩側，檢測板邊的寬度尺寸，檢測的兩個板材邊緣尺寸與測頭間距相加，即為板材寬度尺寸。

實現功能

板材測寬儀可對板材類產品進行非接觸式的在線檢測，實時顯示寬度尺寸，并可繪制趨勢圖、波動圖、缺陷圖、統計圖等，還能進行檢測數據存儲，當發現不合格數據時，會及時進行聲光提示，同時可通過按鍵改變測量范圍。

部件組成

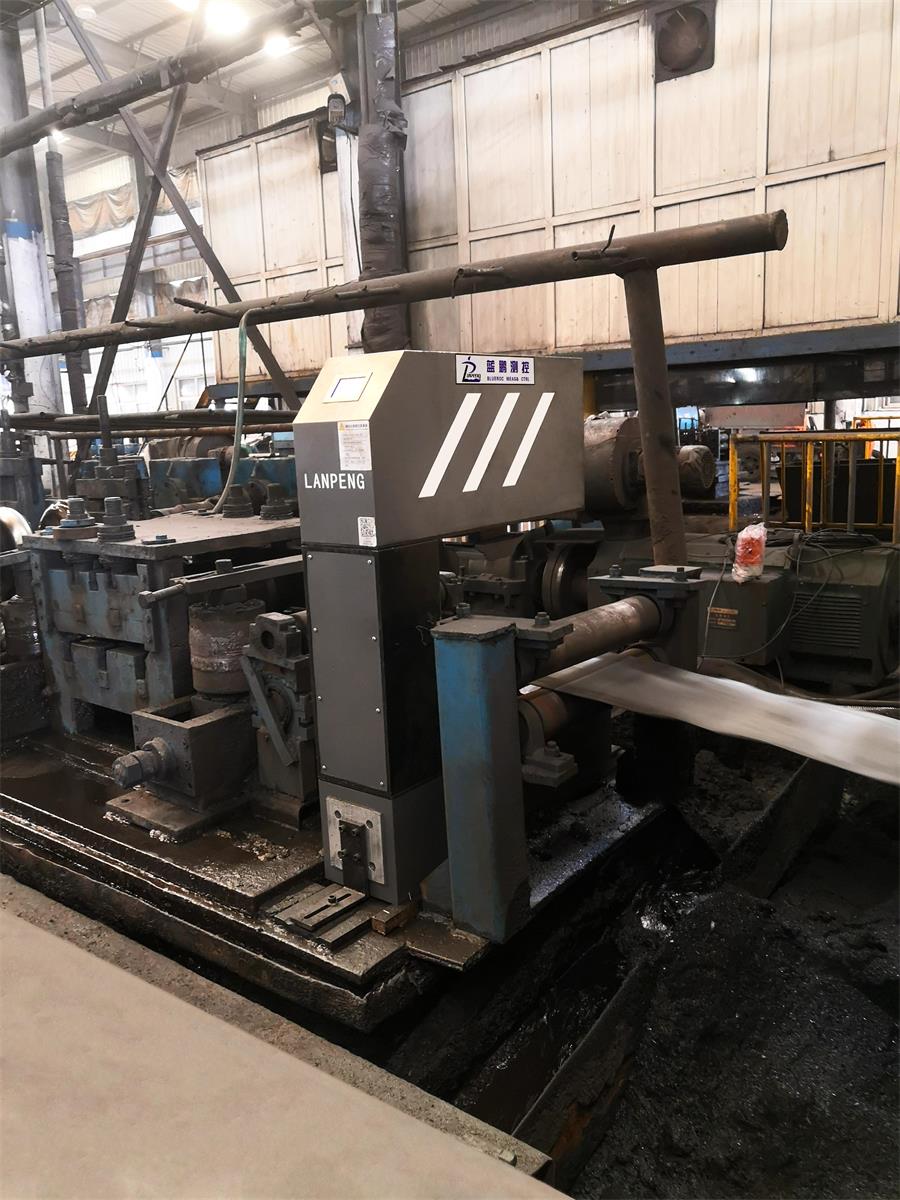

在線測寬儀主要由測寬儀主體、工控機系統（選配）、測控軟件（選配）、冷卻防塵系統（選配）、LED顯示屏（選配）、支架等組成。

技術參數

測量范圍：60-900mm（定制）；

被測物寬度范圍：100-850mm（定制）；

測量精度：≤±0.08mm（定制）；

重復性：0.03mm

測量頻率：2000Hz

外形尺寸（L×W×H）：1468×460×1950mm（定制）；

重量：600KG（定制）；

結語

在線測寬儀是根據多方考慮而研制的寬度在線檢測設備，既能滿足各種寬度板材的檢測需要，又能減小測寬儀成本，是一種性價比更高的智能檢測裝置。
