在線測寬儀的種類很多，是在線檢測寬度尺寸的設備，自動化的檢測配合軟件分析系統，為操作工提供各種數據信息。本文介紹五種常用的在線測寬儀。

1、平行光測寬儀

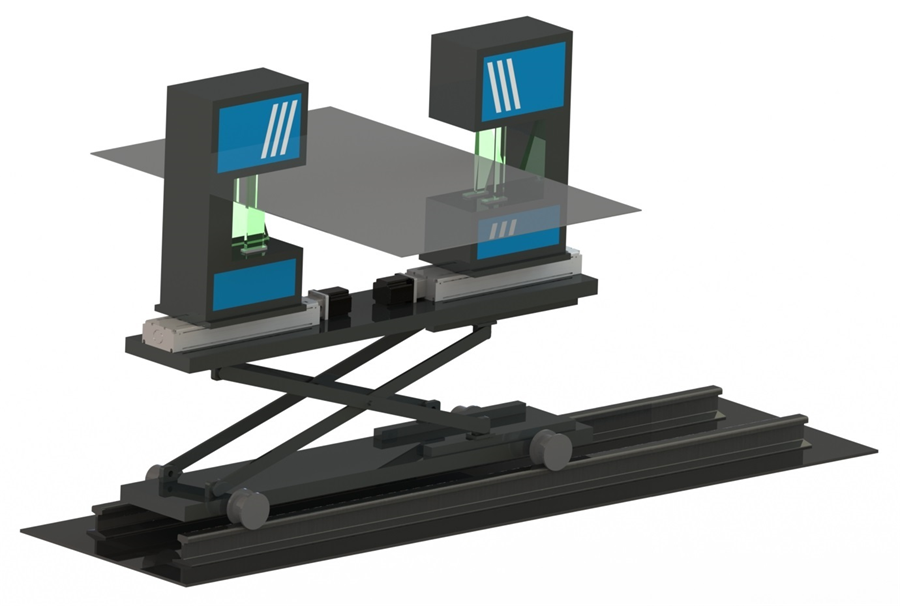

平行光測寬儀是基于平行光測量法制造的測寬儀，點光源發出的光通過發射鏡頭轉變?yōu)槠叫泄猓?dāng)平行光垂直照射到被測板材上，獲得與板材寬度相同寬度的陰影，通過計算陰影的尺寸即可得到寬度尺寸。當測量較寬板材時，則通過雙測頭測量邊緣位置，測量數據與測頭間距相加，即為寬度尺寸，通過自動移動測頭間距，可調節測量范圍。

該種測寬儀測量精度較高，橡膠板高，也是更為常用的寬度檢測設備，冷軋金屬板材、熱軋金屬板材、帶鋼、鋼板、扁鋼、木板、塑料板、合金板、橡膠板等各種行業可用。

2、廣角光電測頭測寬儀

廣角光電測頭測寬儀，是利用光電測頭的CCD采集電路配合廣角鏡頭構成的大視角光電測頭。與廣角測頭配合使用的光源為LED條形光源，光源的長度根據測頭的視野角度和距離確定。雖為廣角測頭，為了提高性價比，還是采用間距可調雙測頭的方式進行寬板的檢測。

該種測寬儀精度稍低，之所以采用該種測寬儀，是因?yàn)槟承┌宀脑谏a(chǎn)中，晃動幅度太大，尤其是左右幅度，平行光測寬儀測量會由于板材超出測量位置，而無法測量。

3、廣角平行光測寬儀

廣角平行光測寬儀，是將上面兩種原理結合起來，測頭安裝在導軌滑臺上，由廣角測頭負責定位，平行光測頭負責檢測。

該種測寬儀既解決了抖動問題大的難題，又保證了測量精度。

4、機器視覺測寬儀

機器視覺測寬儀通過線激光打光出一條亮的激光線，通過工業相機拍攝并計算出寬度尺寸。可獲得拍攝圖像。

該種測寬儀可以測量復合板的寬度尺寸，可測量復合板兩個不同寬度板材的寬度和對稱度。

5、激光測寬儀

激光測寬儀采用兩組二維激光器檢測進行寬度尺寸檢測。

該種測寬儀可以同時測量板邊的寬度、厚度和C值尺寸。

每種測寬儀均是可以進行定制的。在線測寬儀根據產線檢測情況，采用合適的測寬儀完成板材寬度在線檢測。
