隨著工藝的發展，軋線的升級，圓鋼生產逐步地達產和高產，進一步提高產品質量，優化產品結構，提高各項技術經濟指標迫在眉睫，目前可用于圓鋼產線的智能測量儀很多，而幾何尺寸測量儀除了測徑儀外，還增添了在線直線度測量儀、表面缺陷檢測等，本文就對在線直線度測量儀進行簡單的介紹一下。

直線度測量儀主要目的是在線檢測生產過程中的產品直線度尺寸，減少廢次品率，提高圓鋼直線度尺寸精度。還能將測量數據實時傳輸給分揀系統、矯直系統等，實現自動化的高效生產。

在線直線度測量儀采用光電檢測原理，由3臺測量儀組合而成的設備，通過前后兩臺測量儀測量數據擬合直線，而中間測量儀測量數據與直線的對比可計算出直線度尺寸，同時每個小測量儀都是由垂直布置的雙測頭組成，2路光電測頭測量棒材邊緣的位置，利用2路測頭的位置數據計算測量點在坐標系中的實際偏差。因此，無論被測物的彎曲方向如何，測量儀均可測得真實的直線度尺寸。

直線度測量儀采用固定式鏡頭測量，設備內無旋轉運動部件，無機械磨損，無需潤滑，維護方便，測量精度高，穩定性好，抗被測物抖動能力強，設備維護方便。

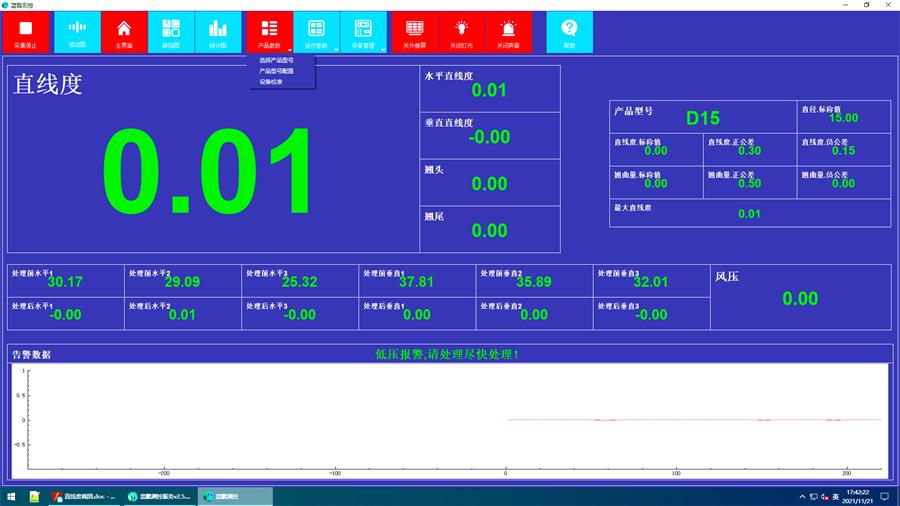

直線度測量儀可測每米（定制）直線度尺寸、外徑尺寸、橢圓度尺寸、翹頭、翹尾等信息，數據量大，實時性好，發現連續缺陷能力強。可自動繪制趨勢圖、波動圖、缺陷圖、統計圖等，進行數據統計分析，預測成品尺寸發展變化趨勢，便于及時收集數據。

每根圓鋼保留一個完整的測量記錄，測量記錄可隨時導出，當直線度尺寸不符合要求，系統及時聲光提示操作人員進行相應的調整，有利于提高軋制穩定性和產品尺寸精度。

圓鋼產線在預留位置安裝投用在線直線度測量儀，使得圓鋼生產綜合合格率、成材率、軋機作業率、品種鋼比率逐步上升，提高了產品實物質量。
