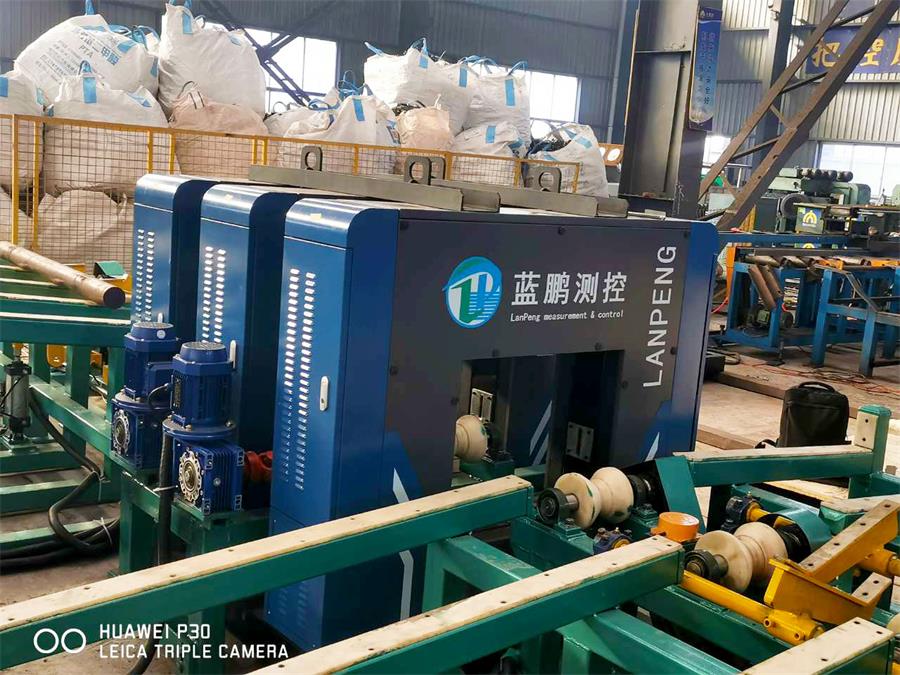

在線直線度測量儀是高精度的在線檢測裝置，安裝在長材生產過程中，需要檢測直線度尺寸的位置，如探傷線、矯直機等。

在線直線度測量儀的每臺測量儀內采用成90°交叉分布的2路光電測頭測量棒材邊緣的位置，利用2路測頭的位置數據計算測量點在坐標系中的實際偏差。因此，無論被測物的彎曲方向如何，測量儀均可測得真實的直線度尺寸。

直線度測量儀功能

可以檢測每米（定制）的直線度尺寸。

可檢測翹頭、翹尾信息。

可得到水平直線度、垂直直線度尺寸。

可直觀的觀測直線度的變化趨勢圖。

可與產品的標稱值進行對比。

可為分揀機構提供實時檢測數據，實現自動化分揀。

可傳輸給MES等系統。

可在超差時，進行聲光提示。

超差時，所顯示數字顏色由綠轉紅。

每根鋼材保留一個完整的測量記錄，測量記錄可隨時導出。

誤差過大時，放入標準直棒后校準可恢復精度。

技術參數

（1）可測棒材直徑范圍（mm）：50～140

（2）直線度測量精度（mm）：≤±0.5

（3）測量頻率（Hz）：500

（4）環境溫度要求（℃）：-20～50

（5）環境濕度要求（%RH）：85（不結露）

（6）測量儀的外形尺寸約（mm）：1240×1150×1660（L×W×H）

在線直線度測量儀應用于產線上，對其進行在線直線度檢測，可適用于鋼廠的惡劣軋制環境，配件智能測控軟件系統，詳細分析匯總記錄。
