測徑儀是工業測量的重要儀器，主要用來測量產品的最大直徑，最小直徑，以及橢圓度。

需要用到測徑儀的行業有軋鋼、線纜、pvc管生產、金屬拉絲、橡膠、塑料等諸多行業。

測量直徑的方法從直尺測量到利用圓的周長方法到游標卡尺法發展到現在的儀器測量，經過了若干年的發展。

現在的測徑儀都是非接觸測徑儀包含激光測徑和光電測徑，這兩種測量方法是迄今最適合的測量方法，測量效率快，精度高，非接觸測量對結果無影響，同時可以做到在線測量。

激光測徑儀：

激光掃描測徑儀系統采用激光器發出的光束通過多面體掃描轉鏡和掃描光學系統后，形成與光軸平行的連續高速掃描光束，對被置于測量區域的的工件進行高速掃描，并由放在工件對面的光電接收器接收，投射到光電光電接收器上的光線在光束掃描工件時被遮斷，所以通過分析光電接受器輸出的信號，可獲得與工件直徑有關系的數據。為保證測量的高精度以及可靠性，光掃描計量系統必須滿足以下三點基本要求：

(1)激光束應垂直照射被測物體表面；

(2)光束必須對物體表面做勻速直線掃描運動；

(3)掃描時間必須測的很準確。

而在現實情況下，掃描速度并不是常數，而是隨掃描轉鏡的角位移的變化而變化，這樣就會產生原理誤差。

光電測量原理：

測量測量采用的是CCD成像測量的方法，CCD尺寸測量系統基本都由CCD像傳感器、光學系統、微機數據采集和處理系統組成，我們先來看一下采用CCD測量的基本原理：

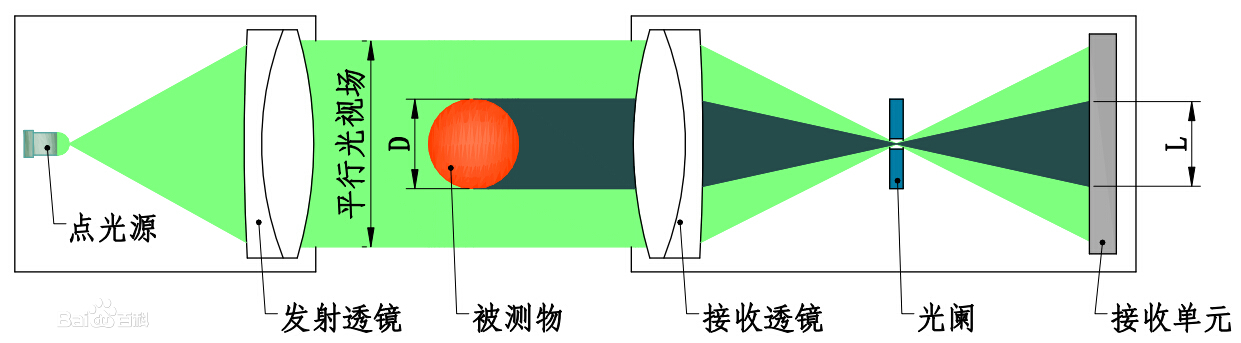

線陣CCD平行光法進行非接觸測量的基本原理：將線陣CCD置于平行光路，被測物放于CCD前方光路中，射向CCD的光就被物體擋住一部分，因此CCD輸出的信號就有一個凹口。顯然，凹口的寬度與物體的尺寸有一一對應的關系，我們利用數字電路設計和計算機處理就很容易的得到凹口對應的CCD像元數，從而計算出被測物體的尺寸。但是我們也很容易的發現一個問題：這種測量方法要求CCD光敏區的長度大于被測物體的尺寸，而大尺寸的CCD特別昂貴，所以必須通過其他方法來實現光的接收。

CCD尺寸測量基本原理

顯然CCD接收法它具有一些獨特的一般機械式、光學式、電磁式測量?jī)x無法比擬的優點，這與CCD本身的自掃描高分辨率高靈敏度結構緊湊位置準確的特性密切相關，其中關鍵的技術就是光學系統的設計和CCD輸出視頻信號的采集與處理。

現在光電測徑儀的廠家主要是藍鵬測控科技有限公司，藍鵬測控是一家專業從事工業測量?jī)x器的企業。該公司生產的測徑產品適用于各行各業。同時搭配上測控系統，可以實現遠程測控。

藍鵬測控系統是今年研制而成，采用嵌入式模塊和信息技術對測量數據進行處理和儲存。通過APP遠程檢測數據、數據回滾、超差報警，該套系統有著完善的自檢體系，可以隨時對測量?jī)x器自身?xiàng)l件，以及外界條件進行監測，同時候調整自身的狀態。

當下測量技術是工業發展的重要基礎，沒有有效的測量手段就無法制造高質量的產品。當數字化信息化驅動的制造新技術、柔性可定制的制造服務與產業鏈協同的智能制造模式已經為現代制造業發展的必然趨勢。同時先進數字化測量與信息技術化控制結合是未來測量行業發展的必然趨勢。
