在線檢測是現代化生產過程中一項十分重要測量手段。線陣CCD作為一種新型的光電傳感器件，它在實時測量方面有著廣泛的發展前景，光電測徑儀是應用線陣CCD在線測量電線電纜的測量系統，光電測徑儀的使用為電線電纜的高質量生產提供了便利，有效提升檢測數量與質量，更何論它還能具備閉環控制功能，保證線纜品質。

測量原理

線纜電纜測徑儀原理為光電測量法，簡單來說，點光源發射的光經發射透鏡組形成遠心平行光束，照射被測電線電纜，帶陰影的平行光經過接收透鏡組、光闌等在CCD上成像，經過計算處理即可得到電線電纜外徑尺寸。

測徑系統

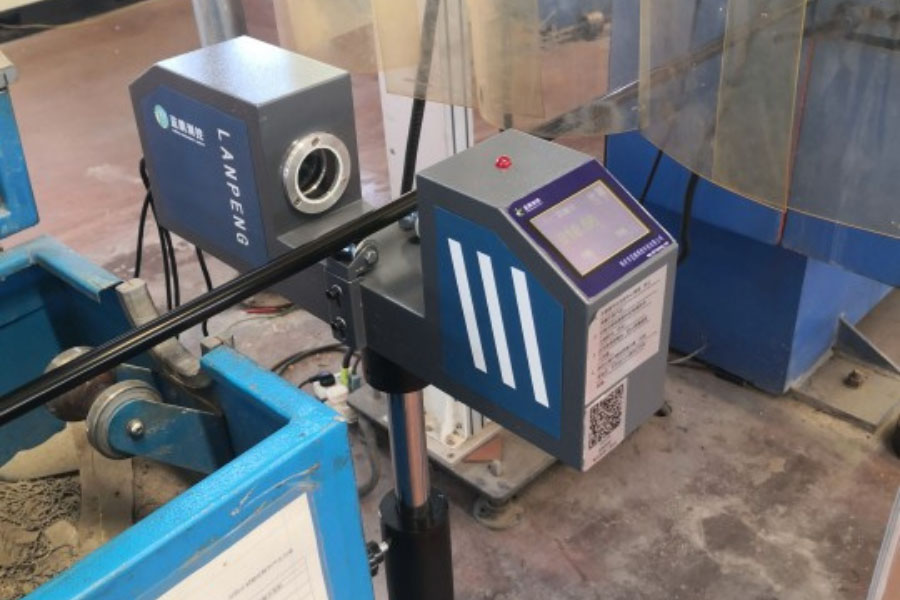

電線電纜測量系統中，采用的是線陣CCD進行測量，可高精度的對被測物進行檢測，并且也非常適合動態檢測，藍鵬測控電線電纜測徑儀采用了新型高頻線陣CCD芯片。

對于本身不能發光的被測件進行測量時，需加照明系統對其照明，以使被測件輪廓投影成像于CCD上，電線電纜測徑儀由長壽命、高亮度、固定波長的綠色LED燈作為點光源，通過發射鏡片組形成遠心平行光束，LED燈的光源波長為固定波長520nm，并在接收部分安裝濾光鏡片，保證電線電纜測徑儀不受環境光、雜光等的影響。

測量系統的機械傳輸部分相對比較簡單，但要嚴格保證各主要光學成像器件間的相對尺寸，以及相對位置關系，相對位置可作適當調整，由于是動態測量系統，要求整個機械部分的剛性較好，以提高其測量的精度和穩定性。

電線電纜測徑儀是無論是硬件部位還是軟件部分都經過了嚴格的設計，保證其在線纜產線上的高效運轉，具備高壽命、高精度、高頻率、高可靠性，能在保證品質的同時，將線纜外徑波動進一步縮小。
