在線智能測量儀是生產線常用設備之一，幾何尺寸測量儀根據所測尺寸不同，又分為不同的儀器，測徑儀、直線度測量儀、測寬儀、測厚儀、測長儀等多種類型，雖然儀器眾多，作為智能測量儀設備，還是均為其各自配備了專業的測控軟件系統。

別看只是多了軟件系統，它能實現的功能，為工作人員帶來的便利還真不小。通過測控軟件的信息化管理，該系統可實現生產過程的可視化管理，從而降低設備成本、減少設備信息和管理信息在傳輸之間的浪費，從而提高產品質量、減少殘次品，為公司追求降低成本、追求消滅殘次品、追求零庫存、追求全面、高效、靈活、優質的服務提供強大的推動力。

測控系統功能

產品參數設置：可設置產品規格、正負公差等參數；

系統參數設置：可設置故障通道、通信端口、系統的校零等；

數據存儲：數據記錄、數據導出EXCEL、歷史數據查詢，存儲時間大于3年；可查詢某一時刻的尺寸，時間精確到秒。

報警設置：可設置超差、設備超溫、管材超溫報警的閾值；

修正功能：自動/手動，輸入熱膨脹系數后校準。

溫度系數自動修正：帶有溫度采集接口，可外接現場高溫計并通過采集到的溫度自動調整熱膨脹系數(需配置測溫儀)。

八種典型的測控軟件系統主界面

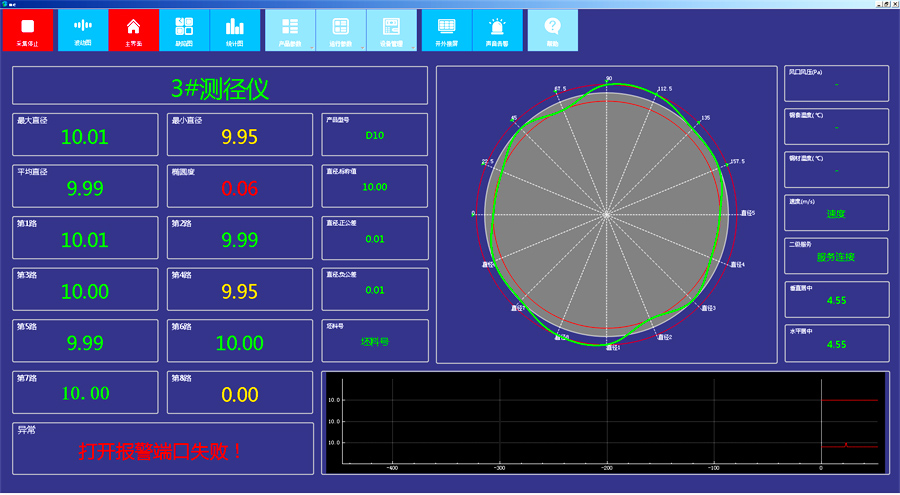

測徑儀測控軟件系統

可顯示各測頭所測直徑值，計算所得平均直徑、橢圓度等信息，并顯示截面圖形、趨勢圖，更能顯示本次測量的被測物的基本信息。包括正負公差、產品名稱等。還能得到簡單的表面缺陷信息，如錯輥、耳子等。

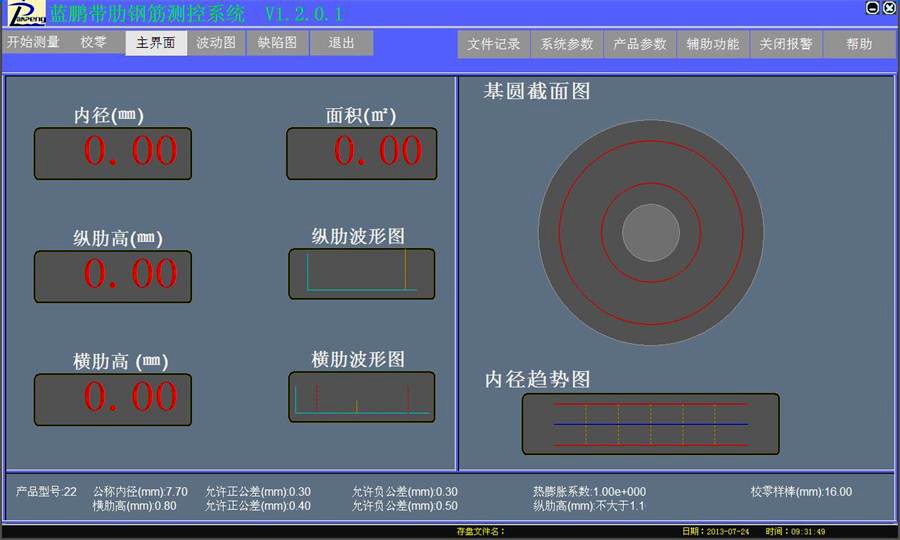

螺紋鋼測徑儀測控軟件系統

可顯示內徑值、縱肋高、橫肋高、截面面積、縱肋波形圖、橫肋波形圖、基圓截面圖、內徑趨勢圖等，顯示被測物軋材的基本信息。

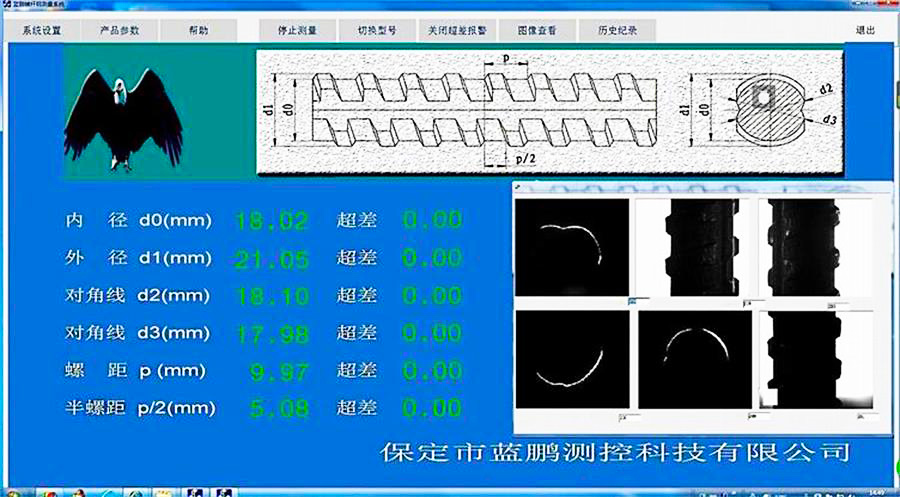

錨桿鋼測徑儀測控軟件系統

可顯示工業相機所拍攝照片，經過處理的清晰的圖像及截面、內徑、外徑、兩個對角線、螺距、半螺距等。

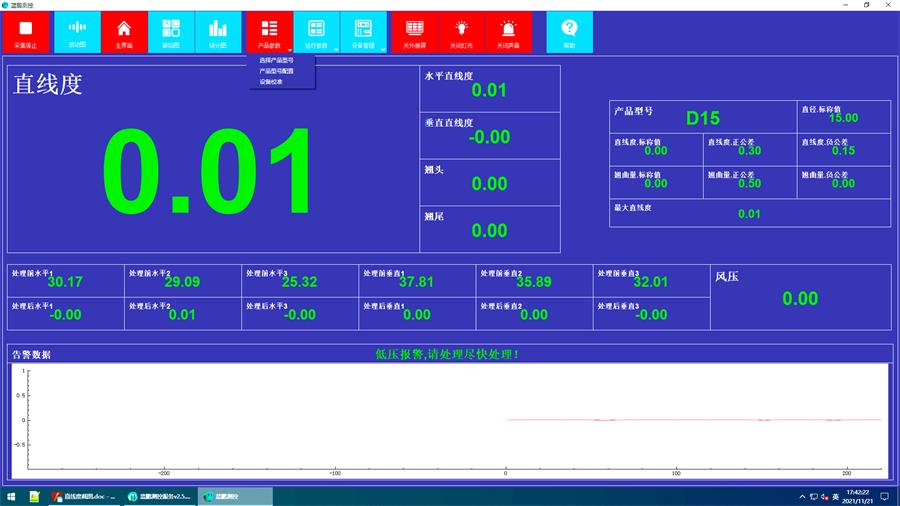

直線度測量儀測控軟件系統

直線度測量值、水平直線度、垂直直線度、翹頭、翹尾、分別顯示3個測頭處理前后的水平與垂直信息、風壓、趨勢圖及被測物的基礎信息等。

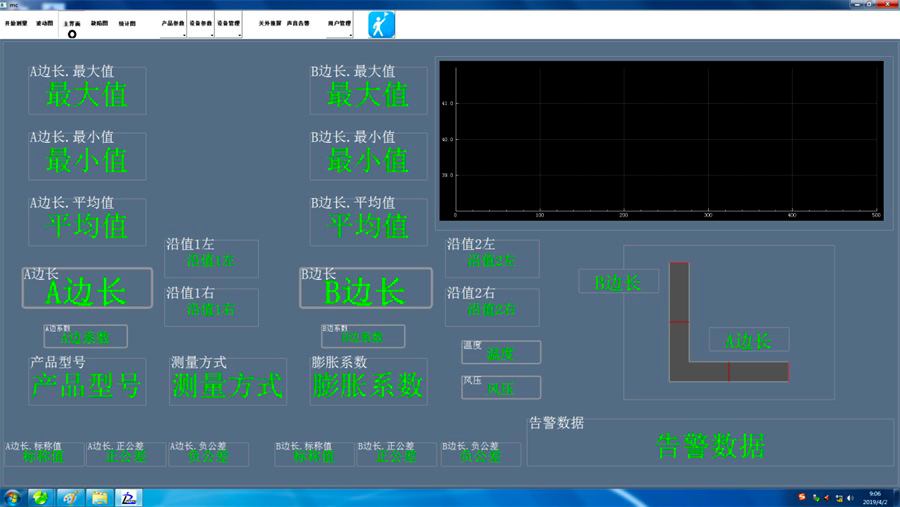

邊長測量儀測控軟件系統

以角鋼為例，顯示截面圖形、趨勢圖、兩個邊長值、沿值、風壓、溫度、被測物的信息等。

測寬儀測控軟件系統

可顯示寬度值、偏差、寬度波動曲線及被測板材的基礎信息。

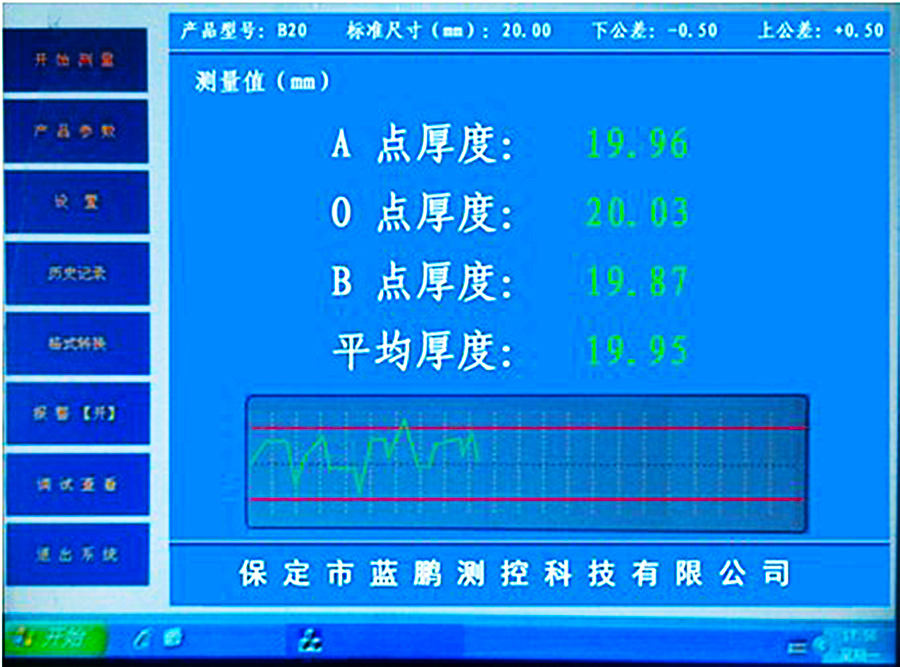

測厚儀測控軟件系統

以3點激光測厚儀為例，可分別顯示3個測頭所測厚度值、并可計算平均厚度、厚度波動曲線及被測板材基礎信息。

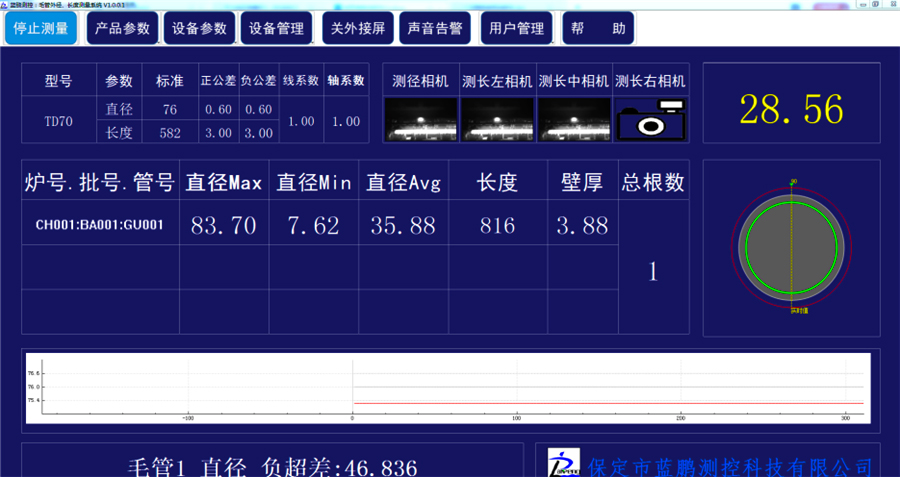

測長儀測控軟件系統

被測軋材的基礎信息、測徑、測長的各個相機拍攝后處理的圖片、直徑、長度、總根數等。還能查看工業相機拍攝的實時圖片。

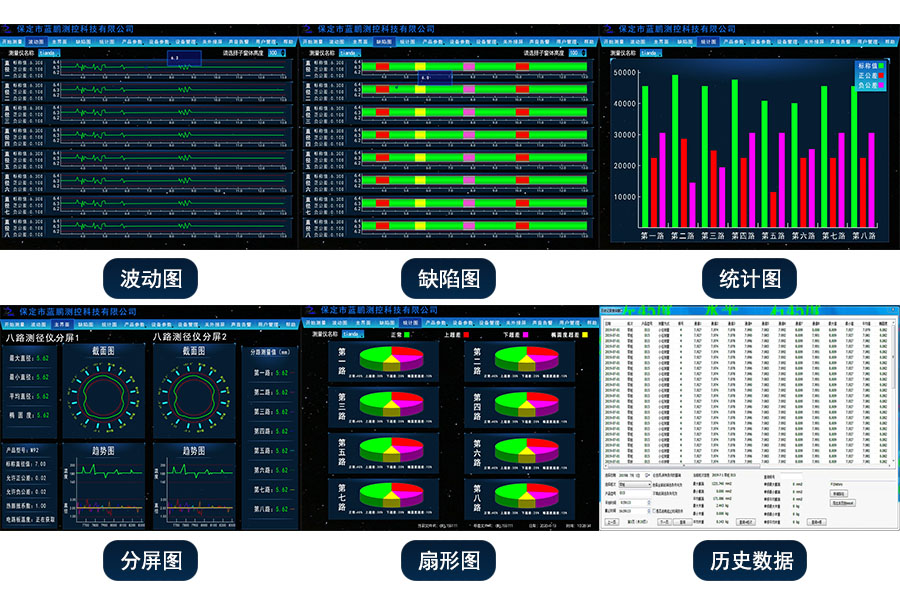

除主界面外，還有各種諸如波動圖、缺陷圖、統計圖、歷史數據等多個分屏可供工作人員更詳細的了解被測物信息。

當然本文介紹的僅是幾個常用的典型的智能測量儀的測控軟件系統，要知道硬件、軟件系統均是可以進行定制的，功能、樣式、所測幾何尺寸等均可根據檢測需求定制。
