在線纜生產過程中品質控制很重要，畢竟大長度連續疊加組合生產方式就決定了其生產中控制品質的嚴格性，否則一旦不合格就會造成報廢或降級處理。

為了保證線纜品質，在線自動化的測控就顯得尤為重要，那你知道單軸測徑儀是如何在產線上進行測量與控制外徑尺寸的嗎？下面一起來看一下。

單軸測徑儀是常用在線纜電纜產線的設備，因為一般線纜的圓度較好，僅需單軸測徑儀即可完成檢測需求。

但在需要檢測橢圓度或產線還生產扁線時，可選用雙軸測徑儀，它在測圓形線纜時，檢測兩個方向的外徑尺寸與橢圓度；在測量扁線時，檢測扁線的寬度與厚度，同樣具備測控功能。本文主要以單軸測徑儀為例進行簡單講解。

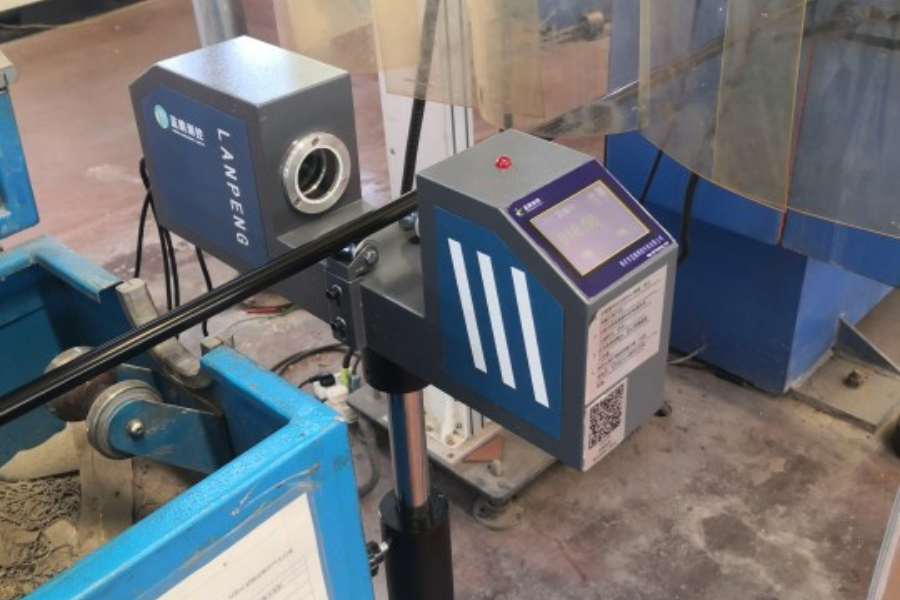

單軸測徑儀主要由3部分構成，測徑儀主體、支架與外接顯示屏（選配），測徑儀主體就是測量控制的主要部分，內置測頭部件、PID調節系統、報警系統等，是重要的部分；支架是用于調節高度的，保證線纜能通過測徑儀測量區域；外接顯示屏則用于遠程顯示。

測量

光電測量方法，實現非接觸式無損測量，檢測頻率高，采用電子快門技術，多路同步技術等，使其能不受線纜振動的影響。實現在線實時檢測，獲取數據準確，盲區小。

超差提示

當檢測數據超過設定的上下限值時，會進行聲光提示，能及時處理，減小損失，雖說在線測徑儀能進行尺寸控制，但一些突發狀況，外徑不準，就可及時得知。

尺寸控制

測徑儀采用PID調節功能控制線徑尺寸，利用在線測量儀器測量產品的外徑，計算線徑與設定標稱值之間的偏差，通過調節器來控制擠塑機螺桿轉速或牽引機的轉速，使實際的線徑盡可能地接近標稱值。并且是每測一個數據都會與標稱值進行對比并調整速度，保證產品的品質，從整體來看，線纜的線徑波動進一步縮小，使線纜品質進一步提升。

總之，線纜要想快速高效生產，自動化的生產也離不開自動化的檢測，單軸測徑儀作為外徑測控設備，在各線纜廠應用廣泛。
