鋼管經過矯直機是為了提升其直線度，減少彎曲對品質的影響，經過矯直的鋼管，并不一定所有的鋼管直線度都符合標準，這就需要對矯直后的鋼管進行檢測。

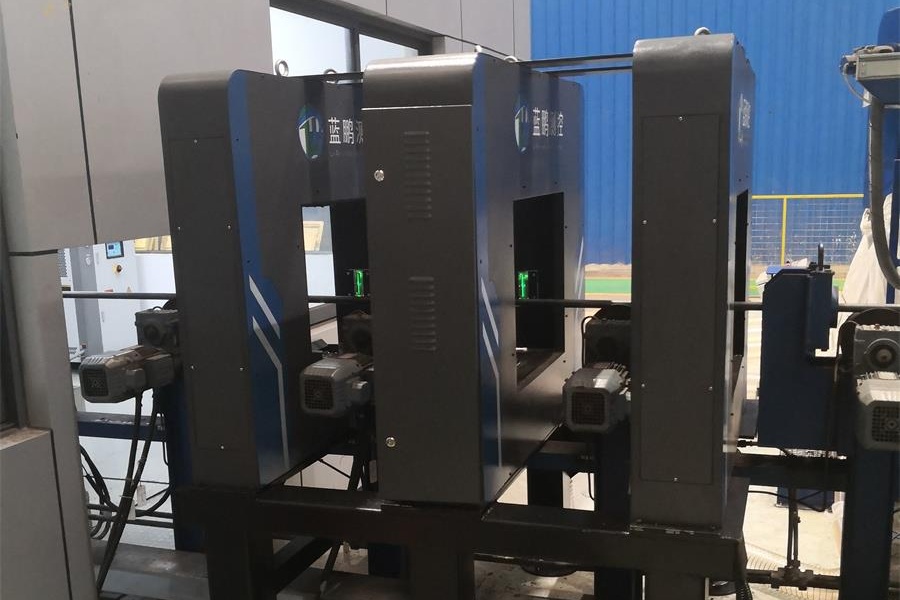

為了能批量快速檢測，減少滯后，研制了在線直線度測量儀，將其安裝在矯直機后，設置好基礎參數，它可自動完成直線度尺寸的檢測。

測量方法

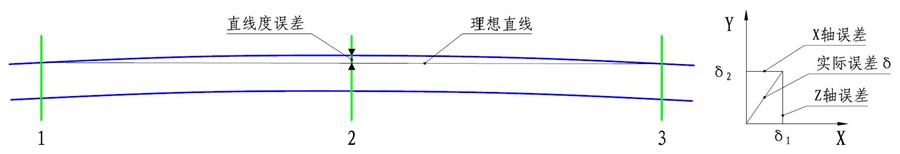

系統根據測頭1和測頭3采集的X軸方向位置值擬合一條直線，位置2的測量值與該直線的偏差即為位置2在X軸方向的直線度誤差。同理可得到位置2在Y軸方向的直線度誤差。設X軸的直線度誤差為δ1、Y軸的直線度誤差為δ2，即可計算出棒材直線度的實際誤差δ。

這種在線直線度測量儀在遇到直線度不合格時，會進行超差聲光提示，這樣就能及時了解是哪根鋼管哪個部位直線度尺寸不合格，并且會生成記錄，方便快速尋找哪些部位直線度不合格。

其每臺測量儀內采用成90°交叉分布的2路光電測頭測量棒材邊緣的位置，利用2路測頭的位置數據計算測量點在坐標系中的實際偏差。因此，無論被測物的彎曲方向如何，測量儀均可測得真實的直線度尺寸。

直線度測量儀同樣具備智能軟件系統，對測量儀進行遠程控制，對檢測數據進行顯示分析，繪制趨勢圖、波動圖、缺陷圖等多種圖表，進行歷史數據長期存儲。

歷史數據不僅僅能進行長期存儲，還可以表格形式導出，導出后，可進行打印，進行紙質存儲，電子、紙質存儲雙重保障，也方便對信息進行追根溯源，查看某個鋼管的信息，同時也能將檢測數據作為給客戶展示的依據，讓其直觀的了解產品的尺寸情況，更具說服力。

在線直線度測量儀安裝在矯直機后，對矯直后的鋼管進行直線度尺寸的檢測，它的檢測速度快，檢測精度高，非常適合快速大批量產線的應用。可用于金屬棒材、管材、陶瓷管材等產品需要在線快速測量直徑和直線度檢測。
