說到在線測徑儀，你會想到哪些？掃描式激光測徑儀、激光衍射測徑儀亦或是光電測徑儀？激光衍射測徑儀可高精檢測細絲的的外徑，對外徑較大的軋材檢測則多采用激光測徑儀與光電測徑儀，光電類型的測徑儀沒有昂貴電機，沒有旋轉部件，使用壽命更長，更不易損壞，是掃描式激光測徑儀的升級替代產品。
相較于細絲，更多的還是0.1mm以上的軋材，因此

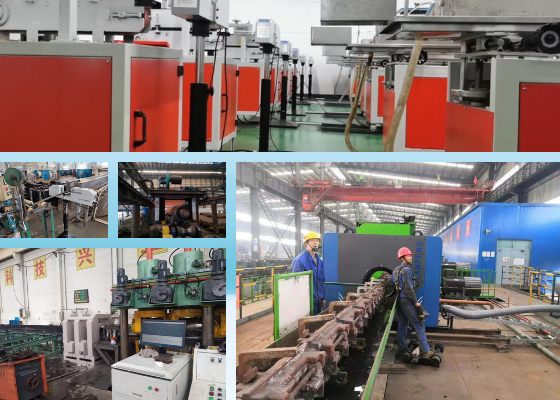

光電測徑儀的應用更廣，并且隨著發展，給光電測徑儀配備各種配件，各種測頭的組合，使其應用于各種行業中的檢測，軋鋼、鑄管、大口徑管道、電線電纜、橡膠、塑料等均可檢測。不拘材質、不拘現場、不拘熱冷軋，均可檢測。其應用范圍廣，測量精度高，測量頻率大，被廣泛的應用到各行各業中。
測頭部件是測徑儀的核心部件，它的作用是將被測物在CCD芯片上清晰的成像，并采集、放大芯片輸出的電信號。
測頭部件的工作過程和原理是：發射鏡頭內置一個點光源，點光源發出的光通過透鏡系統（即鏡片組）后形成準直平行光視場。準直平行光直接射向接收鏡頭，經過接收鏡頭內的透鏡系統后聚焦，通過位于焦點位置的光闌小孔后在CCD芯片上成像。當視場中通過被測物時，被測物遮擋的部位將在CCD上出現一個邊界清晰的陰影。CCD芯片是測頭部件中的光電轉換元件，它可以將接收到的光信號轉換成電信號。電信號由信號采集電路接收、放大，再進行數字化處理后向上位機傳輸。
光電測徑儀的測量頻率有兩種可選，分別是500Hz與2000Hz；細絲的測量精度能達到0.003mm，40mm測量范圍內的軋材，測量精度能達到0.01mm，70mm測量范圍內的軋材，測量精度能達到0.02mm。測量范圍越大，測量精度越大，但不管測量范圍多大，其測量精度一般不超過0.08mm。
光電測徑儀可以說是通用性的測徑儀，非接觸式的檢測方式，無論是線材、棒材、管材均可進行在線檢測，不限材質、不限環境，定制測徑儀，適應各種現場。
